iPhone 6

    오래 사용했지만 아직은 쓸만한 아이폰, 몇 주 전부터 액정 터치가 대부분 안됩니다.

    왼쪽면과 모서리 부분 등.. 터치가 안되고 통화받기도 안돼서 자동받기로 겨우 바꿔 놓고 사용하다가

    전처럼 사설 수리점에 맡길까? 하다가 사용한 기간도 있고 아무래도 비용이.. 뭐 많이 비싼진 않아도 부담은 되더라고요.

    해서 이래저래 자가 수리 방법, 동영상 등을 찾아보니.. 생각보다 어렵지 않은 것 같고, 나도 할 수 있겠는데~ 싶었어요.

    온라인 마켓에서 판매되고 있는 액정을 보니 또한, 생각보다 저렴하더라고요.

    그렇다면 고민할 것도 없이 교체할 새 액정을 주문!! 그리고 부품 도착!



    * 아이폰(iPhone 6) 액정 파손 사설 수리점 방문 후기 둘러보기: https://onpc.kr/6452183



    아이폰6(iPhone6) 액정파손 사설 수리점 방문후기

    iPhone 6 액정 보호 필름 붙이고 2년 넘게 조심하면서 잘 썼는데.. 아무 문제 없이 말이죠 마른 하늘에 날벼락이라고 ㄷㄷ 난데없이 물건이 날라와 모서리를 찍으면서 강화유리가 지지직~~ 깨지고 말았지 멉니까..

    onpc.kr

    iPhone 6 액정 교체~ 초보의 셀프 자가 수리기 ~♡~

    아이폰6 액정교체 자가수리

    아이폰6(조립형) / 색상: 화이트

    일반형: 기존 액정에서 모든 부품을 구매한 액정에 옮겨서 조립하는 제품 / 조립시간: 평균 30분~1시간

    조립형: 홈버튼을 제외한 모든 부품이 액정에 부착되어 있는 제품 / 조립시간: 평균 10분

    주문할 때 일반형, 조립형 중 선택 주문 가능하고 일반형이 조립형에 비해 저렴한데, 전 조립형으로 주문했어요.

    주의: 애플 보안정책상 기존 홈버튼만 지문인식이 가능.

    일반형, 조립형 모두 반드시 기존의 사용하던 홈버튼을 조립해야 지문인식 기능을 사용할 수 있습니다.



    아이폰6 액정교체 자가수리

    구성품

    아이폰6 액정 하나를 구입했더니 수리 키트와 사은품이 왔어요~ '-'

    사은품: 기본 수리 키트, 강화유리필름, 아이폰 8핀 케이블, 터치펜



    아이폰6 액정교체 자가수리

    플라스틱 오픈 레버, 삼각 오프너, +★드라이버, 압착 마개

    아이폰을 분해, 조립하는 기본 수리 키트입니다.

    수리 키트가 저렴하다 보니 일회용 수준이지만 액정 교체만 한번 하기에는 충분합니다.

    옵션의 고급 키트를 꼭 주문하실 필요는 없어요.




    ♧ 새로 구입한 아이폰 6 LED 액정 화이트 살펴보기.

    아이폰6 액정교체 자가수리

    iphone 6 LCD with parts-white~ 아이폰 6 액정 화이트~



    아이폰6 액정교체 자가수리

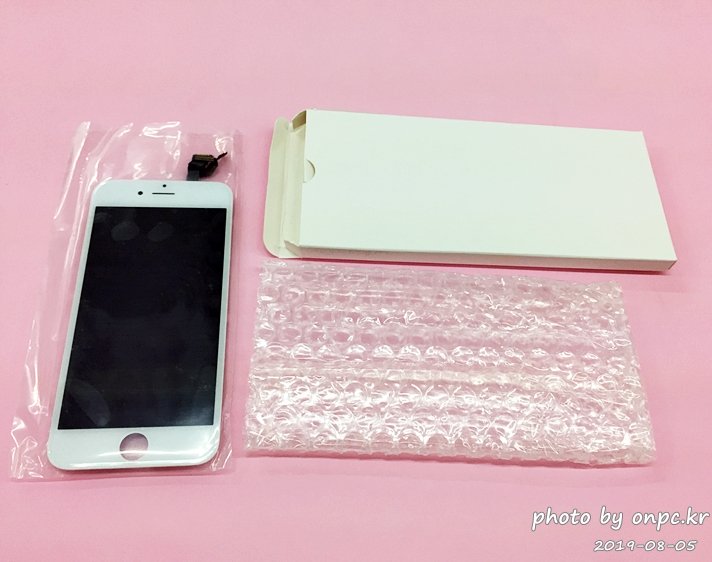

    액정은 에어캡 뾱뾱이에 담겨 있네요~

    분해하기 전에 부품을 자세히 살펴볼까요~



    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리




    ♧ 액정 교체 자가 수리 시작합니다.

    분해 먼저 start~

    아이폰6 액정교체 자가수리

    제품 수리 시작 전 휴대폰의 전원을 반드시 꺼줍니다.

    수리 전 설명서의 필독 사항을 살펴보면?

    자가 수리 특성상 예상치 못한 리스크가 발생할 수 있으니 중요 데이터는 백업해 두라고 하네요.

    (저는 백업을 하지 않았습니다.)

    일반형, 조립형 모두 반드시 기존의 사용하던 홈버튼을 조립해야 지문인식 기능이 가능합니다..!!



    아이폰6 액정교체 자가수리

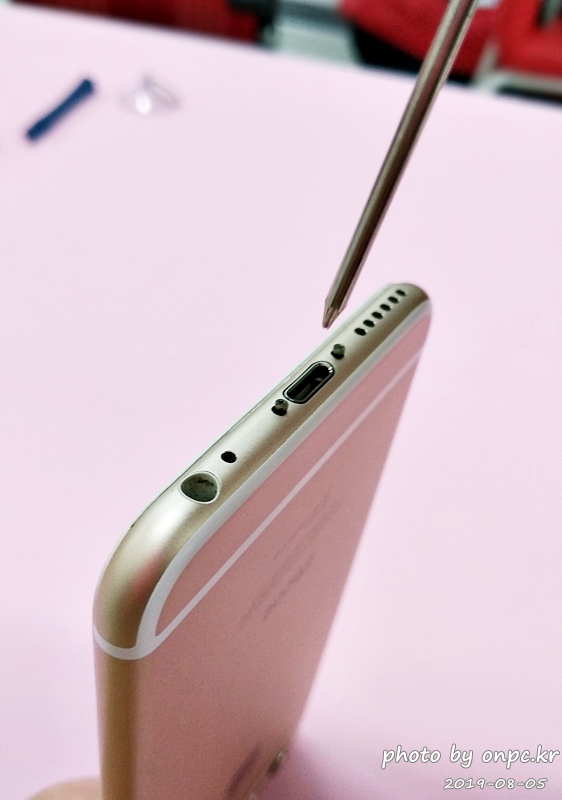

    아이폰을 분해하려면 먼저 뾰족한 모양의 ★표 드라이버 3번을 사용할 거예요.



    아이폰6 액정교체 자가수리

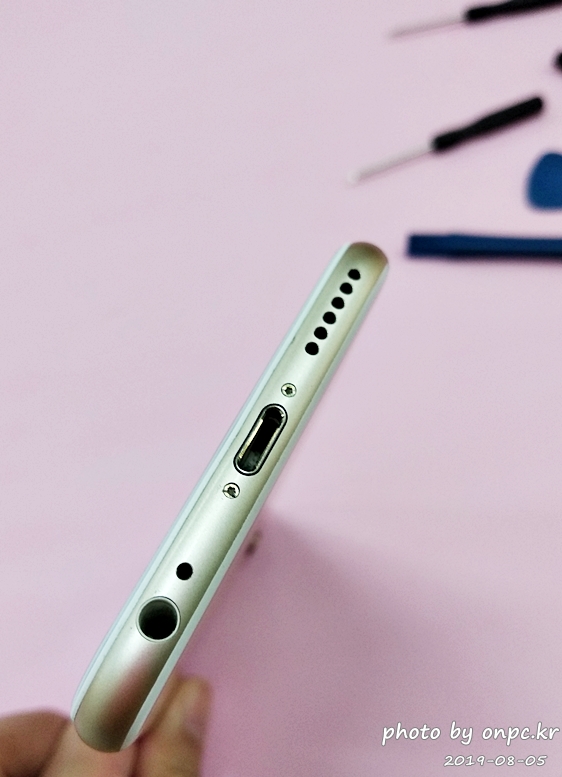

    아이폰 하단 충전 단자 양옆으로 별 나사 두 개가 보입니다.



    아이폰6 액정교체 자가수리

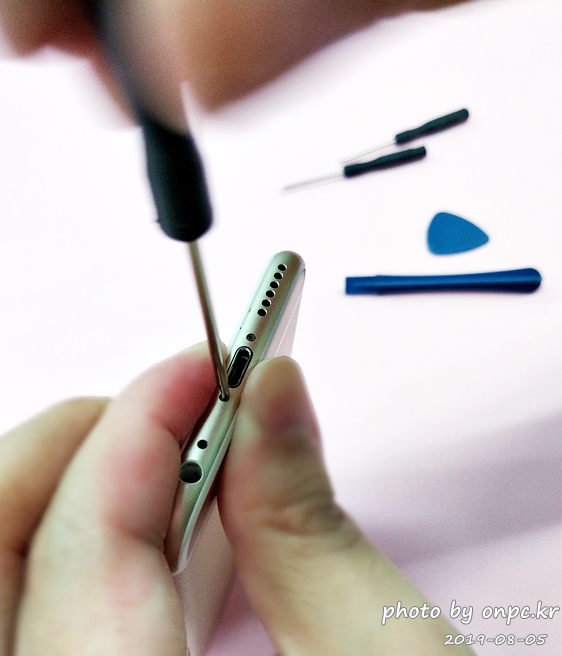

    드라이버로 두 개의 나사를 전부 풀어줍니다.

    * 나사 크기가 엄청 작아요. 모든 나사는 크기, 길이가 다르기 때문에 분리 후 도망가지 않게 잘 정리하세요!



    아이폰6 액정교체 자가수리

    이제는 아이폰 액정 분리 작업!

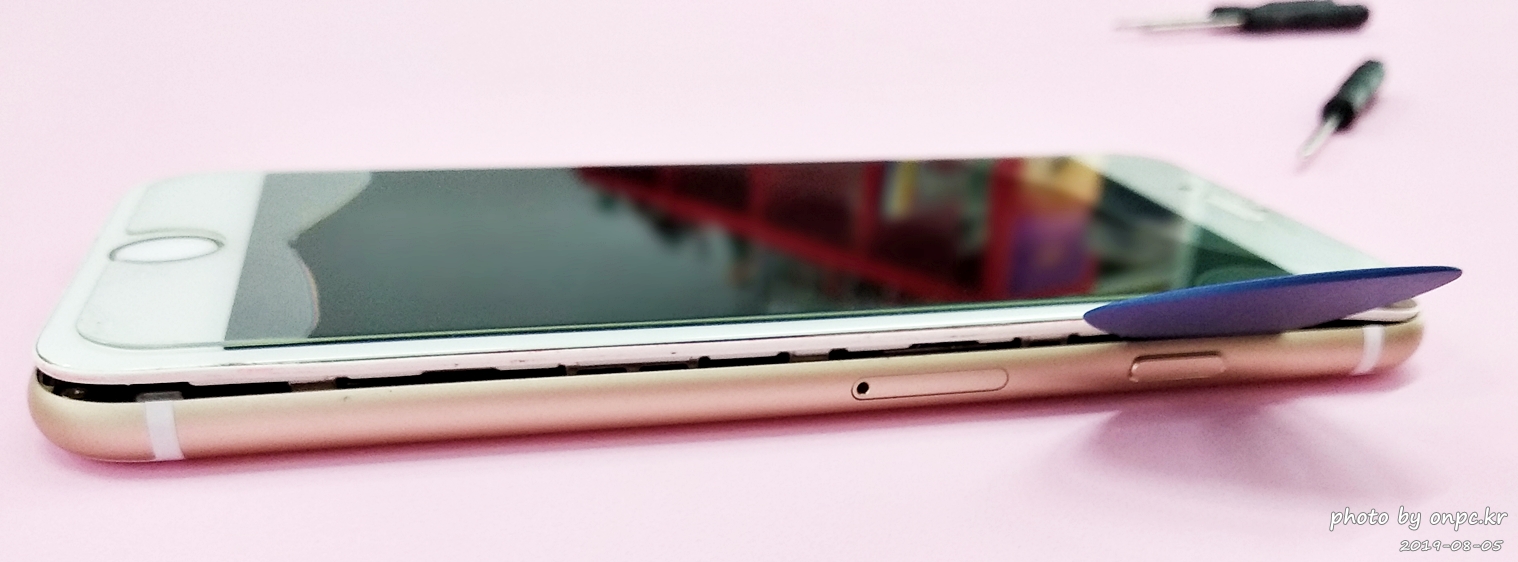

    약간 벌어진 하단 부분에 액정과 케이스 사이 얇은 플라스틱 삼각 오프너를 이용해서 살짝~ 들어서 조심히 열어줍니다.



    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

    액정의 좌, 우를 같은 방법으로 벌려줍니다.

    이때 플라스틱 툴이나 얇은 숏 헤라, 손톱으로도 분리 가능해요~



    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

    위 부분은 걸려 있으니 액정을 살짝 아래로(충전단자 방향) 내리면서 들어 올려주면서 분리해주세요.



    아이폰6 액정교체 자가수리

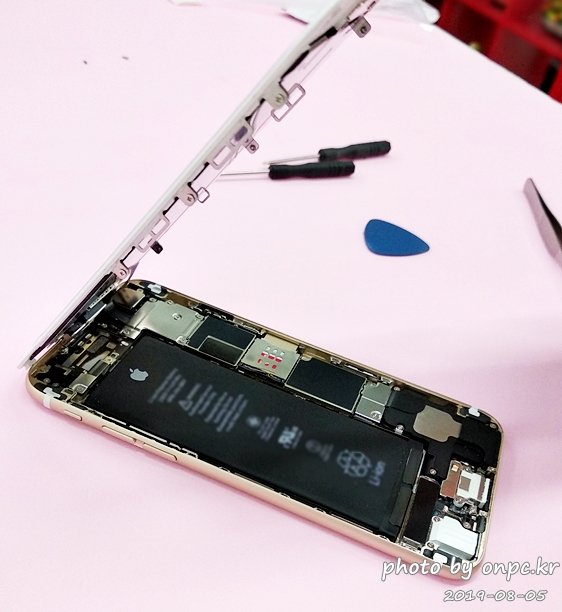

    위 부분은 액정과 메인보드가 케이블로 연결되어 있으니 완전히 젖혀지지 않게 조심하세요!

    90도 이상 젖히면 찢어지거나 고장 날 수 있으니 액정을 완전히 젖히지 말고 한 손으로 잡고 작업하세요!



    아이폰6 액정교체 자가수리

    철판으로 덮여있는 커넥터 커버를 제거해 줘야 합니다. (+드라이버 사용)

    배터리 분리를 하지 않았으니 쇼트 조심해서 진행하세요.

    걱정되시는 분은 배터리 케이블 분해 후 진행하시면 됩니다.



    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

    풀어줘야 하는 나사는 총 5개!!

    나사의 크기가 1,2,3번은 같고 4번, 5번은 다르기 때문에 서로 섞이지 않게 하는 것이 중요해요.



    아이폰6 액정교체 자가수리

    모든 나사를 빼면 커버를 분리하면 커넥터가 보입니다.



    아이폰6 액정교체 자가수리

    분리한 커버와 나사들.

    * 나사 크기가 작고 모든 나사의 크기가 다르기 때문에 분리 후에는 도망가지 않게 잘 정리해야 해요.

    조립할 때 나사의 위치가 다르면 고장의 원인이 됩니다!



    아이폰6 액정교체 자가수리

    카메라 커넥터 분리!

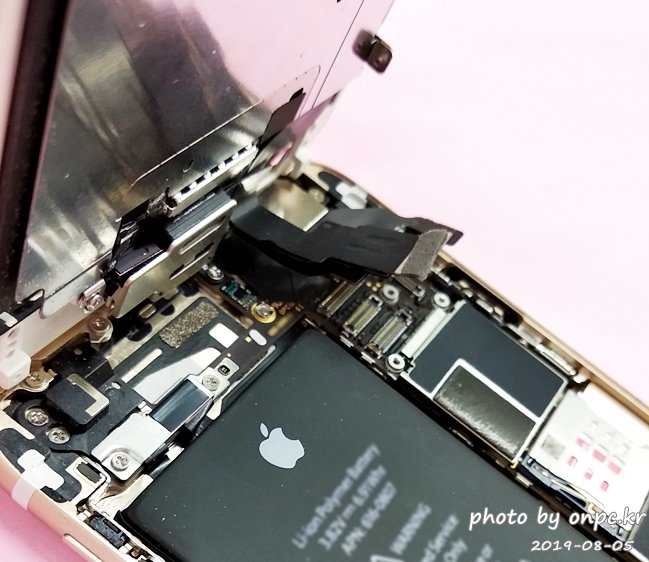

    메인보드와 액정을 연결해주는 커넥터가 보이는데 분리를 해줘야 합니다. 먼저 카메라 커넥터를 분리.

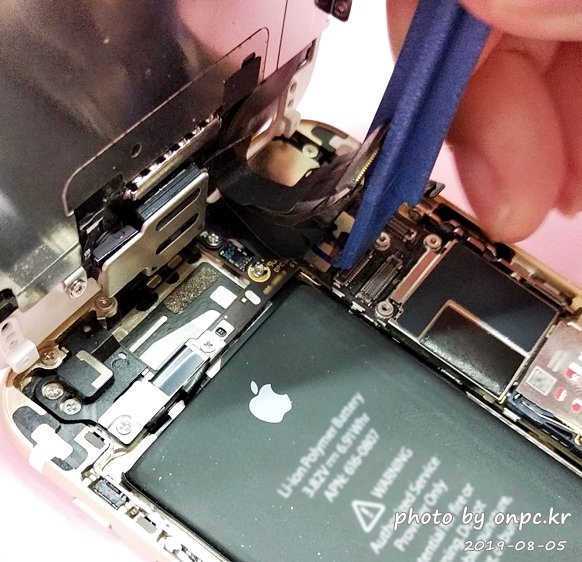

    플라스틱 오픈 레버로 살짝 들어 올려서 빼줍니다. 역시 분해할 때는 손상 안 가게 조심조심~



    아이폰6 액정교체 자가수리

    홈버튼 커넥터 분리하고 액정 LCD 커넥터도 분리!



    아이폰6 액정교체 자가수리

    젤 뒤쪽의 터치 커넥터까지 4개의 커넥터를 모두 빼주면 액정 분리!



    아이폰6 액정교체 자가수리

    아이폰6 액정 커넥터 위치와 설명입니다.



    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

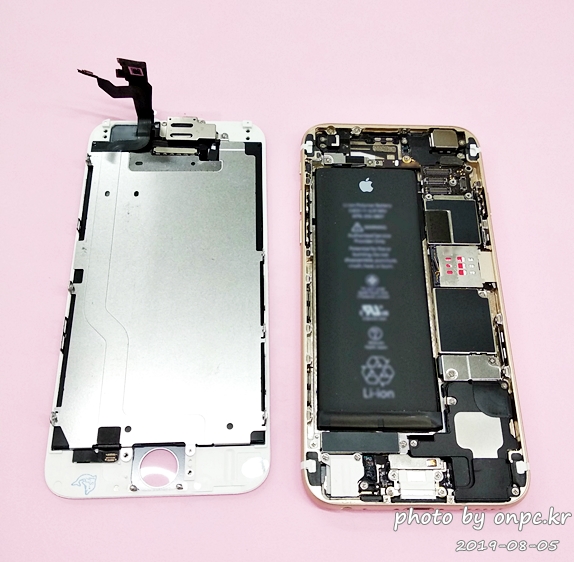

    분리된 액정과 아이폰 본체예요.

    이제 새 액정에 부품을 역순으로 조립하면 됩니다. 그럼 먼저 홈버튼부터 조립해 볼게요~^^




    ♧ 홈버튼 분리 후 조립하기~!

    아이폰6 액정교체 자가수리

    기존 사용하던 액정에서 홈버튼을 분리해줍니다. 먼저 커버 제거~



    아이폰6 액정교체 자가수리

    홈버튼 커버의 나사는 2개. 나사를 풀어줍니다. (+드라이버 사용)



    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

    커버를 제거하면~ 홈 버턴이 보이네요.



    아이폰6 액정교체 자가수리

    홈버튼 커넥터도 분리해 줍니다.



    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

    홈버튼을 아래에서 위로 살짝 올려주니 잘 빠지네요. 손으로 밀어서 빼줘도 돼요~

    잘 안 빠질 때는 힘을 과하게 주지 말고 드라이어로 짧게 몇 10초 미만 열을 가하면 쉽게 빠집니다.



    아이폰6 액정교체 자가수리

    홈버튼 분리!!



    아이폰6 액정교체 자가수리

    분리한 홈버튼과 나사, 커버



    아이폰6 액정교체 자가수리

    홈버튼 조립하기!

    홈버튼과 커넥터 부분을 원래 위치에 올려놓고 자리를 잡아주세요.

    화살표로 표시된 하얀 부분(2 부분)을 잘 끼워주세요.



    아이폰6 액정교체 자가수리

    분리한 커버를 덮은 후 조립해줍니다.



    아이폰6 액정교체 자가수리

    나사 2개까지 조여주면 홈버튼 조립 끝!!




    ♧ 액정 교체 조립 start~

    아이폰6 액정교체 자가수리

    터치 커넥터 조립!

    조립할 때는 분해했을 때의 역순으로 해주면 되니 제일 먼저 터치 커넥터부터 끼워줍니다.

    본체의 위쪽 방향 커넥터부터 3개를 연결 후 세로 방향 하나의 커넥터를 조립.



    아이폰6 액정교체 자가수리



    아이폰6 액정교체 자가수리



    아이폰6 액정교체 자가수리

    순서대로 끼워주고 커넥터 커버까지 조립하면 끝입니다.

    커넥터 조립 시 딸깍 소리 또는 느낌이 전해집니다.!!!!!

    여기서 잠깐!! 음.. 제대로 조립이 되었는지?? 테스트해보고 마지막 나사를 끼워야겠죠~

    임시로 나사 하나만 고정하고~



    아이폰6 액정교체 자가수리

    전원을 켜고 확인해 봅니다.



    아이폰6 액정교체 자가수리

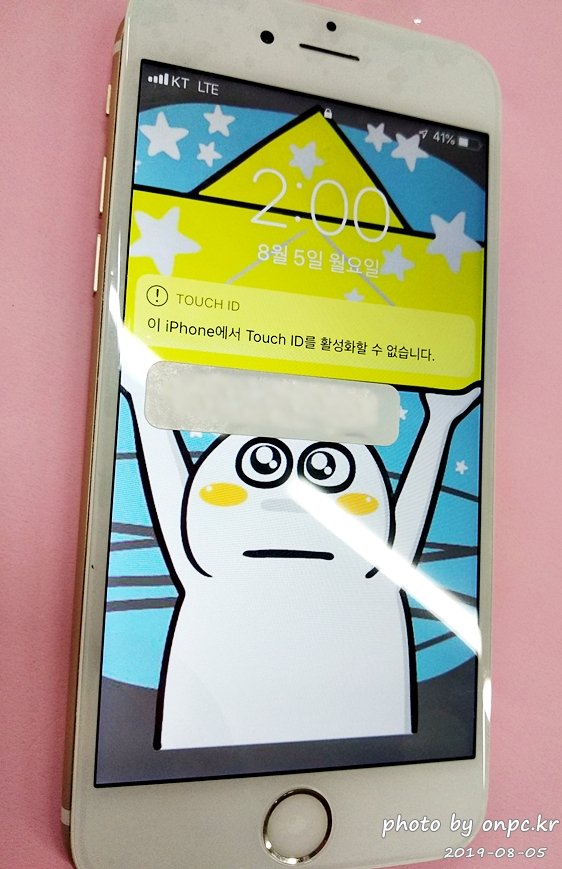

    '이 iPhone에서 Touch ID를 활성화할 수 없습니다.'

    아이폰6 액정교체 자가수리

    실패함

    'Touch ID 설정을 완료할 수 없습니다. 뒤로 이동하여 다시 시도하십시오.'

    어라 오류 메시지가 뜨네요. ㅎㅎ ^^;;

    전원 끄고 확인해 보니!!

    홈버튼에서 케이블 부분이 살짝 덜 꼽혔더라고요.. 다시 잘 꼽아주니 해결됐어요.

    이런 식으로 테스트 시 카메라, 스피커도 진행해주시고 안 되는 부분이 있다면 해당 커넥터만 재조립해주시면 됩니다.

    (포스팅 앞부분에 커넥터 별 이름 사진 참조하세요.)



    아이폰6 액정교체 자가수리

    터치 오류 뜬 거 해결하고 다시 전원 켜서 액정 정상 작동하는지 테스트 중입니다.

    구석구석 터치 안 되는 곳은 없는지? 반응속도는 어떤지?

    앱 하나 들고 화면 전체를 옮겨 다녀 보면 테스트 가능합니다.

    만약 이동 중 앱이 멈추면 액정 초기 불량 또는 커넥터 재조립해 보시면 됩니다.

    다행히도 불량 없이 아주~ 잘 되네요^^ ㅎ



    아이폰6 액정교체 자가수리

    커넥터 쪽 모든 나사를 조여주고 액정을 덮어줍니다.

    나사를 조여줄 때 주의 점은 수리 키트 내구성이 별로니 너무 힘주어 강하게 돌리지 말아 주세요.

    나사가 손상될 수 있습니다.!!!!!!!!!!!!!!!!!



    아이폰6 액정교체 자가수리

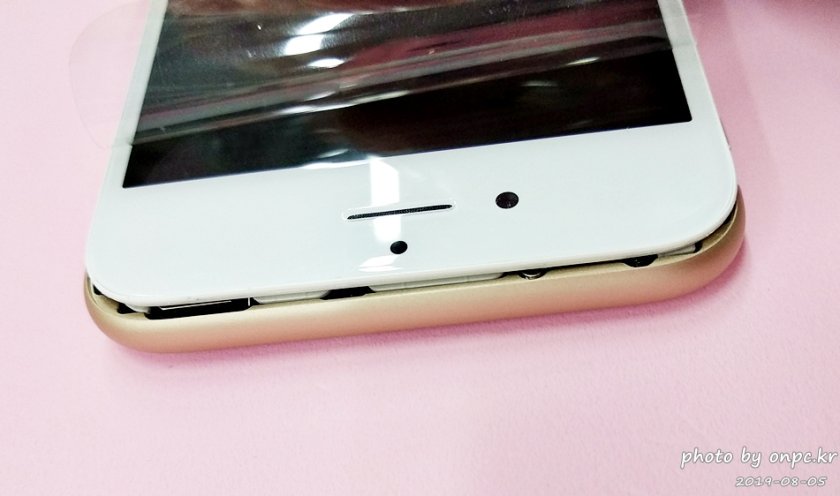

    본체 위(카메라)부터 끼워줍니다. 액정을 아래에서 위로 살짝 밀듯이 끼우고 양옆을 눌러주세요.



    아이폰6 액정교체 자가수리

    잘 살펴보면서 덜 끼워진 부분이 있는지 봅니다.



    아이폰6 액정교체 자가수리

    위, 좌, 우는 모두 잘 끼워졌고~ 하단 좌측에 표시된 부분이 살짝 덜 끼워진 게 보이는데요..

    하단에 나사를 끼워서 조립까지 하면 괜찮아집니다.



    아이폰6 액정교체 자가수리

    손으로 꽉 잡아주고 하단 나사(별) 2개를 조여줍니다.



    아이폰6 액정교체 자가수리

    깔끔하게 조립까지 끝냈어요~



    아이폰6 액정교체 자가수리

    짠~ 아이폰6 자가 액정 교체 완료입니다!! ~♡




    ♧ 액정보호 강화유리필름 붙이기~

    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

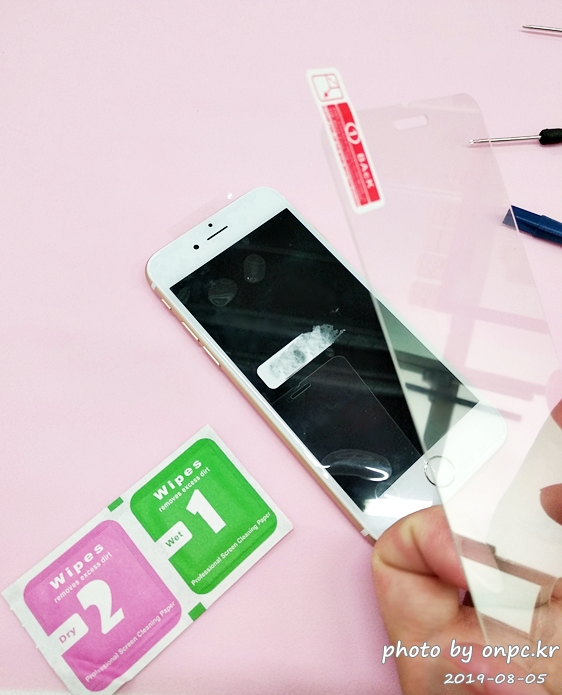

    액정 교체 후 새로 붙이라고 강화유리필름을 넣어주셨으니 깔끔하게 닦아주고 새로운 녀석으로 장착~~

    액정과 보호필름 모두 교체하니 완전 깨끗해졌어요.

    그리고 생각보다 저렴해서 보호필름 없이 사용해도 될 것 같아요.




    new 액정(왼쪽), 기존 액정(오른쪽) 비교 사진

    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리
    아이폰6 액정교체 자가수리

    new 액정(왼쪽), 기존 액정(오른쪽) 비교 사진.




    아이폰 6(iPhone 6) 액정 교체~ 자가 수리해보고서!!

    대략 2만 원대의 저렴한 가격으로 액정 교체를 할 수 있어서 최고입니다.

    제품이 깔끔하고 견고한 마감도 맘에 들어요.

    기존에 사용하던 액정에서 홈버튼만 옮겨주면 되고 조립도 간단해서 금방 교체할 수 있어서 좋습니다.

    아~ㅎ 새 녀석으로 태어난 구형 아이폰 6이  반들반들 깨끗하고~ ㅎㅎ 예뻐졌어요^^

    꽤 오래 더 쓸 수 있을 것 같아서 좋네요.

    천천히 자가 수리로 조립해봤는데요. 수리 대행(공임비)도 해주는 곳도 있네요.

    조립형이 조금 비싸도 간단하고 쉬워요~
